Was sind die Vorteile von Sauformen mit mehreren Kammern?

Das Design der Sauformen mit mehreren KammernBerücksichtigt die Optimierung des Aluminiumwasserflusses, um eine Gleichmäßigkeit beim Befüllen und Abkühlen zu gewährleisten und hochwertige Aluminiumblöcke herzustellen. Und jede Kammer verfügt über eine Zufuhr- und Auslassöffnung, was die Abkühlzeit des Aluminiumwassers verkürzt und gleichzeitig reibungslos funktioniert. Die Sauformen mit mehreren Kammern können gleichzeitig mehrere Aluminiumwasserblöcke verarbeiten, was die Produktionszeit und den Personalbedarf reduziert, was erhebliche wirtschaftliche Vorteile mit sich bringt zur Gießerei. Als nächstes werden wir über die Vorteile von Sauformen mit mehreren Kammern sprechen.

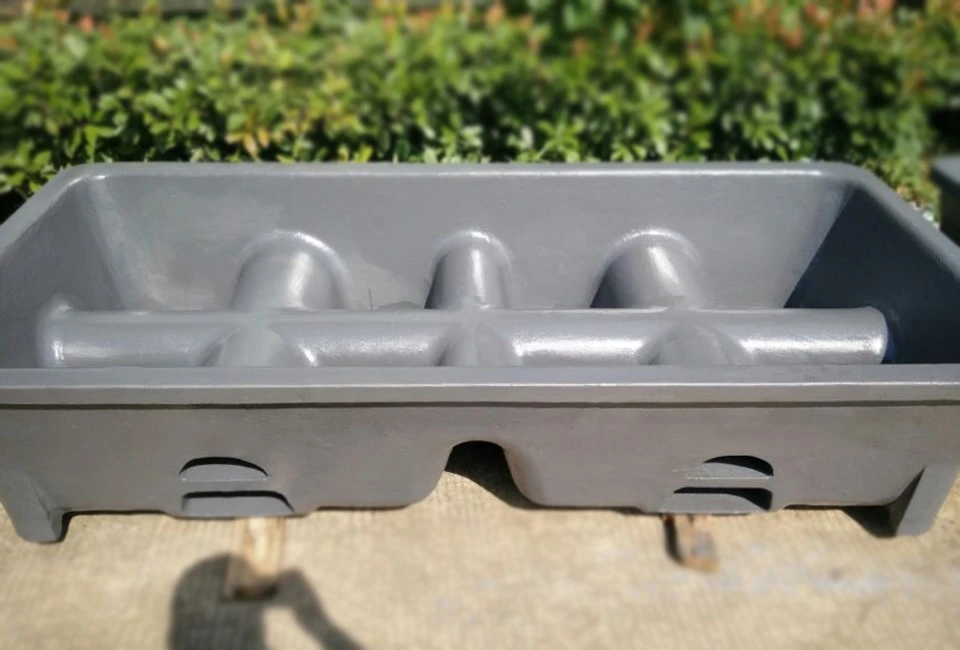

Eine Sauform mit mehreren Kavitäten ist ein spezieller Formtyp, der zwei oder mehr Formabdrücke im Unterkasten und im Unterkasten enthält. Hier ist eine Aufschlüsselung, wie aSauenformen mit mehreren Kammernfunktioniert:

Mehrere Formenabdrücke:Im Gegensatz zu Einzelmuldenformen, die einen Vorsprung pro Form erzeugen, verfügt eine Mehrmuldenform über mehrere Formabdrücke, die in einem bestimmten Design organisiert sind. Dieses Design verbessert die Verteilung zwischen den Hohlräumen, berücksichtigt eine effektive Raumausnutzung und begrenzt die Gesamtgröße der Form.

Einheitliches Fütterungssystem:Um einen gleichmäßigen Metallfluss zu jeder Kavität zu gewährleisten, wird ein einziges Anguss- und Angusssystem verwendet, um alle Kavitäten in der Form zu versorgen. Der Anguss dient als Hauptkanal, durch den das flüssige Metall in die Form gelangt, während die Sprinter das Metall in jede einzelne Kavität einbringen.

Verteilung von Metall:Anschnitte, kleine Öffnungen, die in jeden Hohlraum führen, werden strategisch platziert, um das geschmolzene Metall gleichmäßig über alle Formvertiefungen zu verteilen. Dadurch wird sichergestellt, dass jede Kavität gleichmäßig gefüllt wird, was zu einer gleichbleibenden Gussqualität führt.

Richtiges Entlüften:Eine zufriedenstellende Entlüftung ist bei Sauformen mit mehreren Kammern wichtig, damit Gase aus allen Bereichen der Form entweichen können. Richtig konzipierte Entlüftungsöffnungen tragen dazu bei, Fehler wie Gasporosität zu vermeiden und die Qualität der Gussteile sicherzustellen.

Effiziente Extraktion:Wenn das Metall ausgehärtet ist und das Projektionssystem fertig ist, werden die Gussteile aus der Form entnommen. In einigen Produktionsabläufen wird dieser Prozess automatisiert, wobei Maschinen oder Roboter eingesetzt werden, um die Gussteile effizient aus der Form zu entnehmen.

Durch den Einsatz von Gussformen mit mehreren Kammern können Hersteller ihre Produktivität erheblich steigern, indem sie in einem einzigen Gusszyklus mehrere hochwertige Gussteile herstellen. Die Verwendung eines gleichmäßigen Zuführsystems, einer ordnungsgemäßen Metallverteilung und einer effektiven Entlüftung gewährleistet eine gleichbleibende Gussqualität in allen Hohlräumen.

Der grundlegende Vorteil der Verwendung von Formen mit mehreren Kavitäten ist die enorme Leistungssteigerung und das Ergebnis sieht im Vergleich zu Formen mit einer Kavität anders aus. Hier sind die wichtigsten Produktivitätsvorteile vonSauenformen mit mehreren Kammern:

Erhöhte Leistung:Formen mit mehreren Kavitäten ermöglichen die gleichzeitige Herstellung verschiedener Gussteile in einer einzigen Form, was zu einer deutlichen Steigerung der Ausbeute führt. Beispielsweise könnte eine 4--Hohlraumform bei vergleichbarer Bearbeitungszeit und gleichem Arbeitsaufwand viermal so viele Gussteile herstellen wie eine Einzelhohlraumform.

Reduzierte Formzeit:Da mehrere Kavitäten gleichzeitig gefüllt werden, verringert sich bei Formen mit mehreren Kavitäten die allgemeine Beschnittzeit pro Vorsprung. Diese Effizienzsteigerung trägt zu schnelleren Zykluszeiten und einem höheren Produktionsdurchsatz bei.

Optimierte Schmelzofenzeit:Formen mit mehreren Kavitäten tragen dazu bei, die Zeit zu minimieren, die zum Schmelzen des Metalls im Ofen pro produziertem Stück erforderlich ist. Die Möglichkeit, mehrere Teile in einem Zyklus zu gießen, führt zu einer effizienteren Nutzung der Schmelzausrüstung und der Energieressourcen.

Verringerter Finishing-Arbeitsaufwand:Durch die Herstellung mehrerer Gussteile in einer einzigen Form reduzieren Formen mit mehreren Kavitäten den Aufwand für die Endbearbeitung pro Teil. Dies führt zu Einsparungen bei den Arbeitskosten und rationalisiert die Nachbearbeitungsphase.

Beschleunigte Musterkostenamortisation:Das höhere Produktionsvolumen, das mit Formen mit mehreren Kavitäten erreichbar ist, ermöglicht eine schnellere Amortisierung der Modellkosten bei einer größeren Anzahl von Gussteilen. Dieser Kosteneffizienzvorteil steigert die Gesamtrentabilität des Gießbetriebs.

Massenproduktionsfähigkeit:Formen mit mehreren Kavitäten eignen sich für die Herstellung großer Stückzahlen, bei denen es auf schnelle Ergebnisse ankommt. Die Fähigkeit, qualitativ hochwertige Gussteile in kürzeren Zeiträumen effizient herzustellen, ermöglicht es den Herstellern, den Bedarf produktiv und effektiv zu decken.

Zusammenfassend lässt sich sagen, dass die Verwendung von Formen mit mehreren Kavitäten erhebliche Produktivitätsvorteile bietet, darunter höhere Leistung, kürzere Formzeit, optimierte Ofenauslastung, geringerer Nachbearbeitungsaufwand, beschleunigte Kostendeckung für Muster und verbesserte Möglichkeiten für die Massenproduktion. Diese Vorteile machen Mehrkavitätenformen zu einem wertvollen Vorteil für die Steigerung der Effizienz und Wettbewerbsfähigkeit im Gussbetrieb.

Die erfolgreiche Implementierung von Sauformen mit mehreren Kammern beruht auf sorgfältigen Designüberlegungen, um ihre Vorteile zu maximieren. Hier sind die wichtigsten Plankomponenten, die berücksichtigt werden sollten:

Ausgewogene Strömungswege und Angussdimensionierung:Es ist von entscheidender Bedeutung, ausgeglichene Strömungswege und Einlauföffnungen geeigneter Größe zu schaffen, um ein vorzeitiges Gefrieren des geschmolzenen Metalls in den Hohlräumen zu verhindern. Dies gewährleistet eine gleichmäßige Füllung aller Abdrücke und verhindert Defekte wie unvollständige Gussteile.

Angemessene Entlüftungsöffnungen für Gase:Es müssen geeignete Entlüftungsvorkehrungen getroffen werden, um das Entweichen von Gasen aus allen Eindrücken zu erleichtern. Eine wirksame Entlüftung verhindert gasbedingte Austritte wie Porosität und gewährleistet die Zuverlässigkeit der Gussteile in jedem Hohlraum.

Strategische Platzierung von Steigleitungen und Kältemaschinen:Steigrohre und Kühler sollten strategisch positioniert sein, um alle Hohlräume effektiv zu versorgen, eine gleichmäßige Erstarrung zu fördern und die Wahrscheinlichkeit von schrumpfungsbedingten Defekten zu verringern. Dies gewährleistet eine gleichmäßige Abkühlung und Verfestigung über alle Formabdrücke hinweg.

Erhöhte Steifigkeit:Formen mit mehreren Kavitäten sollten mit erweiterter Flexibilität geplant werden, um den Belastungen standzuhalten, die das flüssige Metall an verschiedenen Fronten ausübt. Diese zugrunde liegende Zuverlässigkeit ist von grundlegender Bedeutung, um die Seriosität der Form während des Projektierungssystems aufrechtzuerhalten.

Berücksichtigung höherer Schrumpfungsdehnungen:Der Plan sollte höhere Schwindungsdehnungen darstellen, die aufgrund verschiedener Problembereiche innerhalb der Form entstehen. Durch die Berücksichtigung dieser Variablen kann das Risiko schrumpfungsbedingter Fluchtversuche wie Brüche oder Verdrehungen verringert werden.

Standardisierte Impressionen für Qualitätskonsistenz:Durch die Standardisierung der Abformungen über alle Kavitäten hinweg wird eine gleichbleibende Qualität der Gussteile gewährleistet. Dazu gehört die Einhaltung gleichbleibender Abmessungen, Oberflächenbeschaffenheiten und anderer wichtiger Eigenschaften.

Saubere Trennlinien zur Formtrennung:Die Gestaltung einfacher Trennlinien erleichtert die saubere Trennung der Formhälften während der Entnahme der Gussteile. Dies vereinfacht den Entformungsprozess und trägt zur Gesamteffizienz bei.

Eine durchdachte und gründliche Konstruktion ist unerlässlich, um die Herstellung einwandfreier Gussteile in jedem Hohlraum ohne Mängel sicherzustellen. Der Einsatz fortschrittlicher Simulations- und Modellierungstools kann bei der Optimierung des Layouts und der Konfiguration von helfenSauenformen mit mehreren Kammernund letztendlich zu ihrer erfolgreichen Umsetzung und Leistung beitragen.

Während Formen mit mehreren Kavitäten entscheidende Vorteile bieten, bringen sie auch bestimmte Hindernisse mit sich, die berücksichtigt werden sollten:

Erhöhte Komplexität im Design:Eine Einschränkung von Sauenformen mit mehreren Kavitäten ist die erhöhte Komplexität bei der Planung von Anschnitten, Entlüftungen und der Pflege von Rahmenwerken für mehrere Kavitäten. Um einen gleichmäßigen Metallfluss und eine gleichmäßige Erstarrung in allen Hohlräumen zu gewährleisten, sind eine sorgfältige Konstruktion und sorgfältige Designüberlegungen erforderlich.

Höhere Fehlerraten:Geht man davon aus, dass ein Abschnitt der Form während des Projektierungssystems unterfüllt oder nicht ausreichend gefüllt ist, kann dies zu höheren Fehlerraten in den hergestellten Teilen führen. Um Unvollkommenheiten wie Schrumpfung, Porosität oder mangelhafte Gussteile zu vermeiden, ist es von entscheidender Bedeutung, in allen Gruben mit einer zuverlässigen Füllung und Aushärtung Schritt zu halten.

Kosten für größere Werkzeuge:Bei der Herstellung von Formen mit mehreren Kavitäten sind in der Regel größere Werkzeuge und Formen erforderlich, was im Vergleich zu Formen mit einer Kavität zu höheren Montagekosten führen kann. Das zugrunde liegende Interesse an Werkzeugen und Ausrüstung kann erheblich sein und sich auf die Gesamtkosten der Herstellung auswirken.

Schwierigkeiten bei der Herstellung verschiedener Gussteile:Bei Formen mit mehreren Kavitäten kann es schwierig sein, in jeder Kavität gleichzeitig unterschiedliche Gussteile herzustellen. Die Designeinschränkungen und Anforderungen an die Einheitlichkeit aller Kavitäten können die Flexibilität zur Herstellung unterschiedlicher Teile innerhalb derselben Form einschränken.

Potenzial für thermische Ungleichgewichte:Warme unregelmäßige Eigenschaften in Mehrkavitätenformen können zu einer einseitigen Abkühlung und Aushärtung des flüssigen Metalls führen, was zu inneren Belastungen und Schichtfehlern in den Gussteilen führt. Die Überwachung warmer Elemente in verschiedenen Segmenten stellt eine kritische Prüfung dar.

Größen- und Gewichtsbeschränkungen:Bei Sauenformen mit mehreren Kavitäten kann es zu Einschränkungen hinsichtlich der Größe und des Gewichts rätselhafter Teile kommen, die effektiv hergestellt werden können. Große, komplizierte Komponenten können hinsichtlich des Formendesigns, des Materialflusses und der strukturellen Integrität über mehrere Kavitäten hinweg Herausforderungen darstellen.

Kontrolle der Metalleigenschaften:Die Gewährleistung gleichbleibender Metalleigenschaften wie Temperatur, Organisation und mechanische Qualitäten in allen Segmenten einer Mehrkavitätenform kann eine Herausforderung sein. Unterschiedliche Metalleigenschaften können sich auf die Qualität und Ausführung der Gussteile auswirken.

Die Beseitigung dieser Einschränkungen erfordert zusätzlichen technischen Aufwand, eine sorgfältige Prozesskontrolle und eine sorgfältige Berücksichtigung der Produktionsanforderungen und Teiledesigns. Die Beurteilung der Machbarkeit und Praktikabilität des Einsatzes von Sauformen mit mehreren Kavitäten ist von entscheidender Bedeutung, um deren Vorteile zu maximieren und gleichzeitig potenzielle Herausforderungen und Einschränkungen abzumildern.

Für mittlere bis hohe Produktionsmengen,Sauenformen mit mehreren KammernProduktivität und Effizienz deutlich steigern. Designer müssen jedoch die Komplexität des Ausgleichs mehrerer Eindrücke berücksichtigen und potenzielle Mängel durch Simulation und Genauigkeit abmildern. Bei erfolgreicher Umsetzung führen Mehrkavitätenformen zu erheblichen Gewinnen für Gießereien, die ihre Produktion steigern und gleichzeitig die Kosten senken möchten. Wenn Sie mehr über unsere Sauenformen erfahren möchten, kontaktieren Sie uns untertech@huan-org.

Verweise:

Beeley, P. (2001). Gießereitechnik. Oxford, Boston: Butterworth-Heinemann.

Brown, JR (2000). Foseco-Handbuch für Eisengießer. Oxford, Boston: Butterworth-Heinemann.

Jain, PL (2009). Grundlagen der Gießereitechnik. Neu-Delhi: Tata McGraw-Hill Education.

Jones, S. (2002). Fortschritte bei Materialien und Verfahren zur Schalenformung. Transaktionen des Institute of Marine Engineers, 114(2), 77-83.

Kalpakjian, S. & Schmid, SR (2014). Fertigungstechnik und Technologie. Upper Saddle River, NJ: Pearson.
