Welches Fassungsvermögen haben die kleinen Barrenformen?

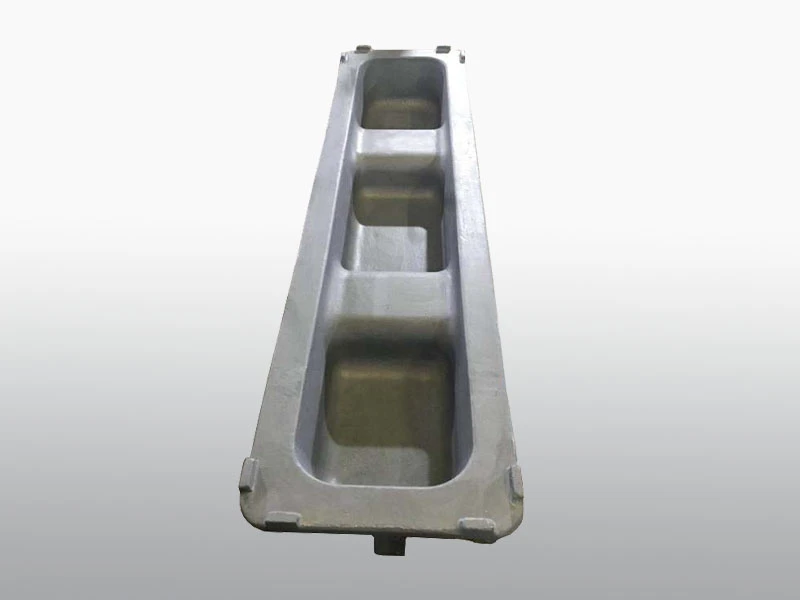

7-9kg kleine Barrenformenbestehen in der Regel aus hochtemperaturbeständigen Materialien wie Graphit, Stahl, Gusseisen usw. Sie werden normalerweise zum Gießen kleiner Metallbarren, zum Versuchsgießen usw. verwendet. Daher ist die Auswahl der richtigen Barrenformen der Schlüssel zu präzisen und konsistenten Ergebnissen Gussergebnisse in der Metallbearbeitung.

Kleine 7-9kg-Barrenformen haben normalerweise die folgenden Abmessungen:

Länge:10-12 Zoll (250-300mm). Die Länge der Form muss ausreichend sein, um die gewünschte Blockgröße aufzunehmen und gleichzeitig genügend zusätzlichen Platz für das Anguss- und Angusssystem zu bieten.

Breite:3-4 Zoll (75-100mm). Die Breite wird durch die gewünschte Blockbreite und den Platzbedarf für das Angusssystem bestimmt.

Höhe:2-3 Zoll (50-75mm). Die Höhe der Form sollte ausreichend sein, um das für den Barren erwartete Metallvolumen unter Berücksichtigung der normalen Schrumpfungsraten beim Zementieren zu gewährleisten.

Diese Abmessungen bieten eine geeignete Formhohlraumgröße zum Gießen der meisten Legierungen in Barren mit einem Gewicht von 7-9kg. Rechteckige Formen sind aufgrund ihrer effizienten Stapel- und Transporteigenschaften weit verbreitet. Abhängig von der jeweiligen Anwendung und den Anforderungen können jedoch auch andere kleine Formformen verwendet werden.

Berechnen der Kapazität und Größe eines7-9kg kleine Barrenformenumfasst mehrere Schlüsselfaktoren:

◆ Art und Dichte der Barrenlegierung:Die Dichte der Legierung beeinflusst das erforderliche Volumen des Formhohlraums. Legierungen mit höherer Dichte benötigen weniger Volumen, um das Zielgewicht des Barrens zu erreichen.

◆ Zielgewicht des Barrens:Die ideale Belastung des Barrens für diese Situation, 7-9kg, ist eine dringende Grenze bei der Festlegung der Formgröße und -grenze.

◆ Schrumpfungsfaktor:Jede Kombination hat einen bestimmten Schrumpfungsfaktor, der bei der Projektierung berücksichtigt werden sollte. Im Allgemeinen wird eine Schrumpfungsvariable von 5-8 % angewendet, um die Volumenabnahme während des Zementierens darzustellen.

◆ Designverhältnisse:Planungsüberlegungen, zum Beispiel das Verhältnis von Höhe zu Breite zu Länge, sind wichtig, um die Festigkeit und Formbarkeit des Barrens zu gewährleisten. Diese Proportionen helfen bei der Entscheidung über die allgemeine Form und die Aspekte der Form.

◆ Standardbarrengrößen:Kundenpräferenzen für Standardblockgrößen können sich auch auf die Gestaltung des Formhohlraums auswirken.

Unter Berücksichtigung dieser Faktoren kann die Größe des Formhohlraums genau berechnet werden, um unter Berücksichtigung der Schrumpfung Barren im gewünschten Gewichtsbereich von 7-9kg herzustellen. Simulationssoftware wird häufig verwendet, um das Design und die Kapazität der Kokille zu optimieren und so effiziente und effektive Gießprozesse sicherzustellen.

Gestaltung einer effektiven7-9kg kleine BarrenformenDabei werden verschiedene Schlüsselaspekte berücksichtigt, um eine optimale Leistung und Qualität des Gusses sicherzustellen:

◆ Hohlraumgröße:Der Formhohlraum sollte so gestaltet sein, dass er die ideale Kapazität des Barrens unter Berücksichtigung von Variablen wie Amalgamtyp, Gewicht und Schrumpfungsrate bietet. Die Hohlraumgröße sollte ebenfalls vergrößert werden, um eine effektive Materialausnutzung zu gewährleisten und die Verschwendung zu begrenzen.

◆ Kegel- oder Schrägenwinkel:Das Einbeziehen von Konizitäts- oder Entformungswinkeln in die Kokillenkonstruktion ist von entscheidender Bedeutung, um die einfache Entnahme des erstarrten Barrens zu ermöglichen, ohne dass die Gussform oder der Barren selbst beschädigt werden. Der Winkel sollte sorgfältig ausgewählt werden, um ein leichtes Entfernen mit der Minimierung von Fehlern in der Barrenform in Einklang zu bringen.

◆ Standard-Stollenmuster:Die Integration von Standard-Stollenmustern auf den Formböden ermöglicht eine einfachere Handhabung und einen einfacheren Transport der Barren, sobald diese gegossen und verfestigt sind. Das Laschenmuster sollte auf der Grundlage der gewünschten Handhabungsmethode und der Anforderungen der nachgelagerten Prozesse, in denen die Barren verwendet werden, ausgewählt werden.

◆ Robuste Konstruktion:Die Form muss kräftig entwickelt werden, um den Belastungen und warmen Ängsten standzuhalten, die während des Projektierungssystems auftreten, und so eine lange Lebensdauer und eine stabile Ausführung zu gewährleisten. Bei der Materialauswahl und -konfiguration sollten die normalen mechanischen Belastungen, Temperaturwinkel und Warmausdehnungseigenschaften der Form berücksichtigt werden.

◆ Richtige Beschichtung:Durch das Auftragen einer angemessenen Abdeckung auf die Formoberflächen wird verhindert, dass die Verbindung zurückbleibt, was eine reibungslose Entleerung des Barrens gewährleistet und auf lange Sicht mit der Beschaffenheit der Form Schritt hält. Die Auswahl der Beschichtung sollte auf der zu gießenden Legierung und den beim Gießen herrschenden Temperatur- und Druckbedingungen basieren.

◆ Kühlmöglichkeiten:Die Implementierung von Kühlvorrichtungen wie Luftspalten oder Kühlleitungen innerhalb der Formkonstruktion trägt dazu bei, den Erstarrungsprozess zu regulieren und die Temperaturverteilung für eine gleichmäßige Barrenqualität zu kontrollieren. Das Design des Kühlsystems sollte die Abkühlgeschwindigkeit optimieren und Wärmegradienten minimieren, um das Risiko von Defekten in der Blockstruktur zu verringern.

◆ Mechanisierte Formgebungsfähigkeit:Die motorisierte Formgebungsfähigkeit verbessert die Effizienz und Effektivität des Projektierungssystems und sorgt für eine gleichmäßige und exakte Formung der Barren. Das Design des Automatisierungssystems sollte optimiert werden, um die Zykluszeit zu verkürzen, die Ausschussquote zu minimieren und die Sicherheit zu verbessern.

Durch die Berücksichtigung dieser wichtigen Überlegungen bei der Gussformplanung können Hersteller ihre Gussformen optimieren, um zuverlässig erstklassige Gussstücke herzustellen, die den erforderlichen Anforderungen entsprechen und gleichzeitig die Kompetenz und Zuverlässigkeit des Projektierungssystems gewährleisten.

Im Blockgussverfahren von7-9kg kleine Barrenformenwerden mehrere Kontrollen eingesetzt, um sowohl Kapazität als auch Qualität sicherzustellen:

◢ Temperatur- und Chemiekontrolle:Die Temperatur und die Technik der Verflüssigung werden streng kontrolliert, um mit den idealen Eigenschaften des Verbundstoffs Schritt zu halten. Diese Kontrolle ist entscheidend für die Erzielung gleichbleibender Qualität und Eigenschaften des Barrens.

◢ Präzise Gießsysteme:Um die Metallschmelze gleichmäßig in den Formen zu verteilen, werden automatisierte Gießsysteme eingesetzt. Diese Systeme gewährleisten ein präzises und kontrolliertes Gießen und minimieren Schwankungen im Barrengewicht und in der Form.

◢ Automatisierte Formenhandhabung:Automatisierte Förderbänder oder Robotersysteme werden zum Einsetzen und Entfernen von Formen in die Gießmaschine eingesetzt. Diese Computerisierung verbessert die Fähigkeiten und verringert das Risiko menschlicher Fehler bei der Pflege des Zyklus.

◢ Programmierte Kühlsequenzen:Jede Legierung hat spezifische Kühlanforderungen, um die gewünschte Erstarrungsgeschwindigkeit und Struktur zu erreichen. Es werden programmierte Kühlsequenzen befolgt, um den Kühlprozess zu steuern und die Gleichmäßigkeit und Konsistenz der erstarrten Barren sicherzustellen.

◢ Entformungsspezifikationen:Beim Entformen, dem Verfahren zum Entfernen der ausgehärteten Barren aus den Formen, sind strenge Vorschriften zu beachten, um Verformungen oder Schäden an den Barren zu vermeiden. Richtige Entformungstechniken tragen dazu bei, die Form und Integrität der Barren zu erhalten.

◢ Extraktion des Roboterarms:Um die erstarrten Barren schnell und produktiv aus den Formen zu lösen, werden häufig mechanische Arme eingesetzt. Mechanische Rahmen garantieren eine exakte und zuverlässige Extraktion und verringern das Risiko von Schäden oder Verformungen während des Evakuierungszyklus.

◢ Inspektion von Bildverarbeitungssystemen:Zur Prüfung der Abmessungen und Oberflächenqualität jedes Barrens werden Bildverarbeitungssysteme eingesetzt. Diese Systeme verwenden Kameras und Algorithmen, um zu überprüfen, ob die Barren bestimmte Toleranzen und Qualitätsstandards einhalten.

Durch die Implementierung dieser Steuerungen können automatisierte Barrengussprozesse eine optimale Kapazität und Gleichmäßigkeit erreichen und so eine konsistente Produktion hochwertiger Barren gewährleisten, die den Kundenanforderungen entsprechen.

Für7-9kg kleine BarrenformenKokillengrößen um 10 x 4 x 2 Zoll sind typisch, um die angestrebte Kapazität zu erreichen, wenn Legierungen, Schrumpfungsraten und Konstruktionsverhältnisse berücksichtigt werden. Die Kapazität wird auf der Grundlage der Barrenlegierung, der Gewichtsziele und der Verarbeitungsanforderungen entwickelt. Mit optimierten Formen und kontrolliertem Gießen können Gießereien effizient Barren mit der richtigen Größe herstellen. Für weitere Informationen kontaktieren Sie uns untertech@huan-tai.org.

Verweise

1. ASM Handbook, Band 15: Casting (2008).

2. Beeley, P. (2001) Foundry Technology. Butterworth-Heinemann.

3. Dantzig, J. & Rappaz, M. (2009). Erstarrung. EPFL-Presse.

4. Jones, D. & Bhadeshia, H. (1997). Metallguss. Encyclopedia of Advanced Materials, 2, 1174-1182.

5. Rao, PN (2006). Fertigungstechnik – Gießerei, Umformung und Schweißen. Tata McGraw Hill.
